扫描绘图步骤

①将不规则图形的样稿（如胶片、图片、蓝稿等）放人扫描仪进行扫描，获得相应的位图图片，一般存储为*．bmp格式。

②可用AutoCAD软件进行外形跟随：打开AutoCAD一插入一光栅图像斗选定刚存储的*．bmp文件一按对话框提示进入。

③由于扫描仪性能差异，所得到的位图图片可能存在比例变形，故应计算刚插入的位图图片的缩放比例：将实际样稿中图形尺寸除以测量所得插入位图图片中相应图形尺寸，即可得到比例数据，然后通过“修改”菜单中的“缩放”命令即可更改比例。

④用“多段线”命令进行跟随绘图。

⑤跟随绘图完成后应用“分解”命令将图形分解，如需转入其他软件使用时，则还须做“AutoCADR12（*．dxf）”格式存储。

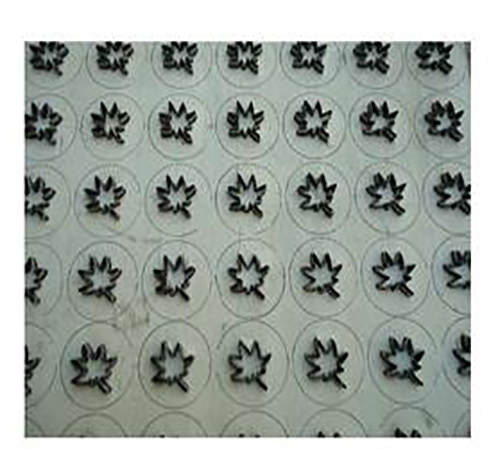

盐城冲压刀模

扫描绘图注意事项

①跟随绘图过程中，为保障圆弧与圆弧间为相切关系，以利于保证自动弯刀机的弯刀效果，故连续圆弧跟随不能用“三点画弧”手段，只能用自动弧。

②跟随绘图过程中，跟随步子不可太碎，每段应尽可能地拉长，以利于激光刀模机切割的连续及自动弯刀机的弯刀效果保证。

③跟随绘图过程中，凡是直线的地方，切不可图省事做大半径圆弧处理，因为有很多激光系统不认大于R7000mm的圆弧，会造成切割后模切版上图案缺失。
